ATA-61520功率放大器在電火花加工中的應用
實驗名稱：ATA-61520功率放大器在電火花加工中的應用
實驗原理：
電火花加工（Electrical discharge machining, EDM）是通過在工具電極和工件電極之間施加高頻脈沖電壓來將工具電極和工件電極表面之間某一相對間隙最小處或絕緣強度最低處的工作液介質電擊穿，從而使工具電極和工件電極之間不斷產生脈沖性的火花放電，火花放電所形成的等離子體通道溫度高達5000~7000K，足以將任何金屬材料熔化和汽化而蝕除，因此每一次放電都會在工具電極和工件電極上形成一個很小的放電凹坑。
測試儀器：ATA-61520功率放大器、函數發生器、電火花加工系統、模具鋼板。
實驗過程：
搭建該電火花加工系統采用了ATA-61520功率放大器，如圖1所示，電火花加工電源系統；實物圖如圖2所示，其中，函數發生器產生高頻脈沖信號，ATA-61520功率放大器將高頻信號進行放大，產生電火花加工所必須的大功率高頻脈沖電壓。
圖1 實驗裝置示意圖

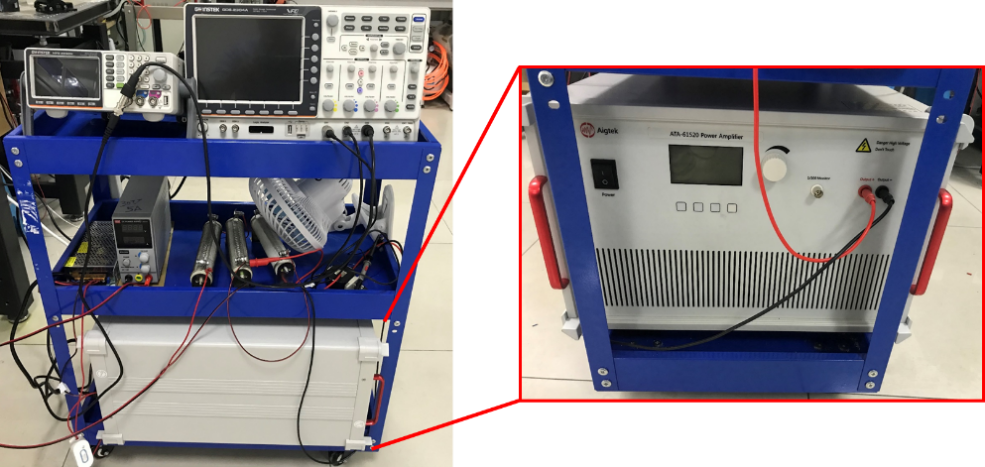

圖2電源裝置實物圖
實驗結果：

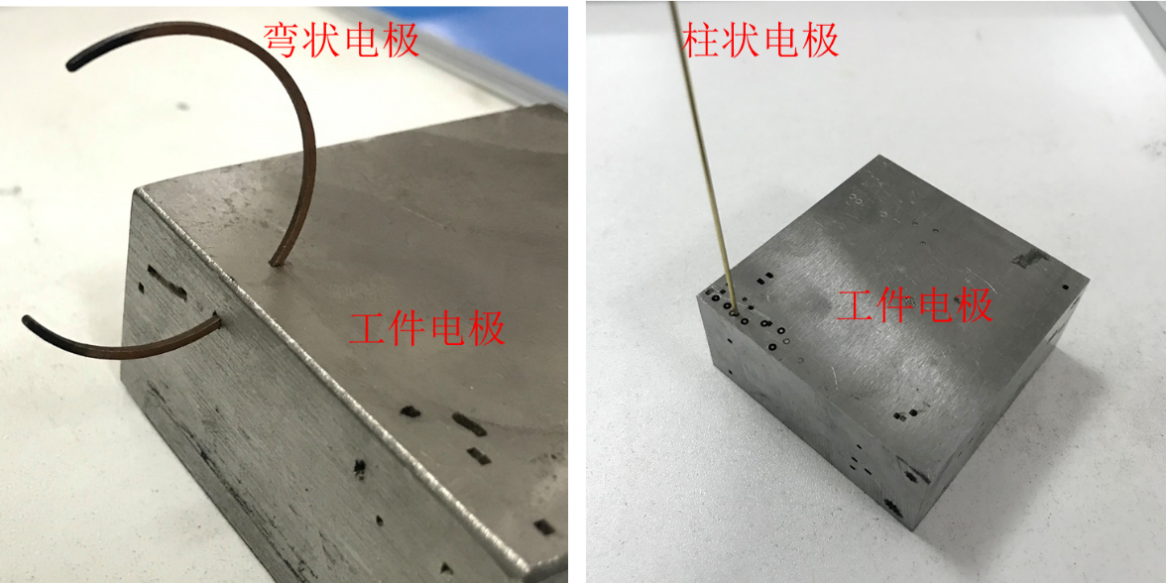

ATA-61520功率放大器搭所構成的高頻超短脈寬電源進行了電火花加工實驗研究，圖3、4為在模具鋼上加工的異型孔，采用彎曲銅電極加工出來曲孔，采用柱狀銅電極加工出來高精度深小孔。
圖3 模具鋼上異型孔加工
圖4 高精度圓孔加工
實驗結論：
ATA-61520功率放大器能夠在大功率條件下提供高頻電壓，且具有使用方便、精度高、穩定性高、性價比高等特點，非常適用于需要高頻大功率脈寬電源的加工領域中，通過實驗證實了該電源在電加工中使用的優勢。

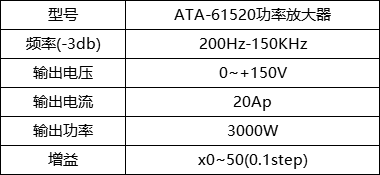

以下是ATA-61520功率放大器指標：
本文實驗素材由西安安泰電子整理發布，如想了解更多實驗方案，請持續關注安泰官網www.dzbanwu.cn。西安安泰電子是專業從事功率放大器、高壓放大器、功率信號源、前置微小信號放大器、高精度電壓源、高精度電流源、功率放大器模塊等電子測量儀器研發、生產和銷售的高科技企業。
