應用案例

LED（Light Emitting Diode），發光二極管，是一種能夠?qū)㈦娔苻D(zhuǎn)化為可見光的固態的半導體器件，它可以直接把電轉化為光。針對此類應用，Aigtek利用功率放大器驅動線圈實現完成LED燈點亮測試。

測試需求設備：

信號發生器、功率放大器、示波器、一對互感線圈、LED燈

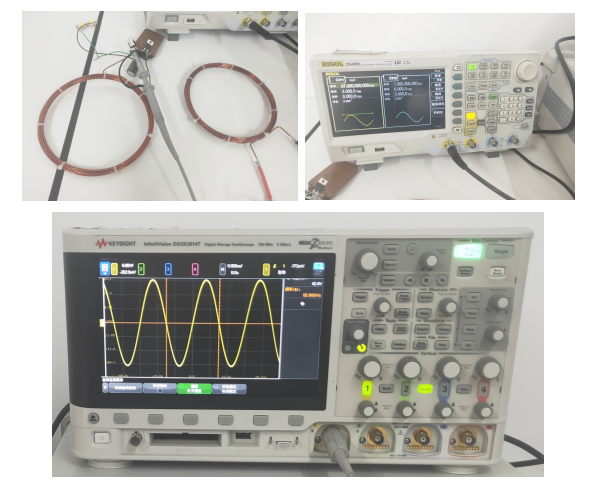

實驗平臺搭建：



電感效應原理：

通過信號發生器給寬帶放大器提供一個激勵信號（正弦波），功率放大器輸出大電流加載到線圈上，當電流通過線圈后，在線圈中形成磁場感應，感應磁場又會產生感應電流來抵制通過線圈中的電流。這種電流與線圈的相互作用關系稱為電的感抗。

兩個電感線圈相互靠近時，一個電感線圈的磁場變化將影響另一個電感線圈，這種影響就是互感。互感的大小取決于電感線圈的自感與兩個電感線圈耦合的程度，利用此原理制成的元件叫做互感器。

實驗過程：

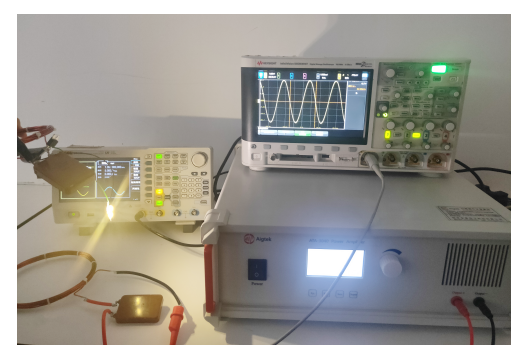

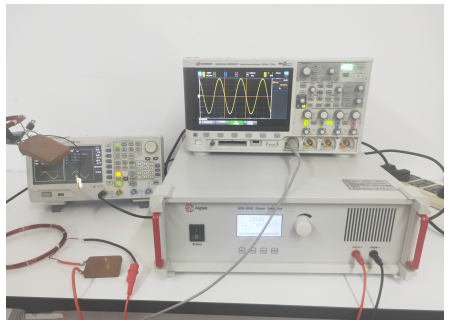

使用信號發生器輸入一個67KHz,3Vp-p的正弦信號，經過ATA-3040功率放大器將電壓放大25倍，給一個線圈給定一個大電流進行驅動，通過改變驅動線圈與接收線圈之間的距離，產生電感效應，從而產生不同的電場，控制LED燈的亮度。

實驗結論：通過ATA-3040功率放大器給線圈提供大電流從而提供大功率，使得兩線圈之間的電感效應點亮LED燈。



下附ATA-3040的參數指標：

ATA-3040是一款理想的可放大交、直流信號的功率放大器。最大輸出360Wp功率，可以驅動功率型負載。增益數控可調，一鍵保存常用設置，為您提供了方便簡潔的操作選擇，可與主流的信號發生器配套使用，實現信號的完美放大。
