    功率放大器在PCB羅氏線圈互感器中的應用

    作者:Aigtek 閱讀數:0 發布時間:2021-06-15 00:00:00

    本文將詳細介紹PCB羅氏線圈以及積分電路板的設計,通過PSpice仿真軟件對系統的頻率特性進行分析,并利用現有的實驗條件,使用功率放大器搭建簡單的測試電路對PCB羅氏線圈的微分工作方式進行驗證。

    根據在PSpice軟件中搭建羅氏線圈的集總參數等效模型,結合通過寬帶放大器阻抗分析儀測量得到的電磁參數,運行仿真即可得到羅氏線圈的頻率特性。


    羅氏線圈的頻率特性



    從幅頻特性上看,在10Hz-1MHz頻段內,幅值增益隨著頻率的增大而線性增大;從相頻特性上看,羅氏線圈的輸出電壓與被測電流信虧之間仔在90°相位差,是典型的微分工作方式,需要后續信號電路對被測電流的微分進行積分還原。

    為了驗證PCB羅氏線圈探頭的微分工作方式,設計了周期信號傳變實驗。試驗中采用的設備有:任意波形發生器、功率放大器ATA-1200B、線圈電流探頭、自制PCB羅氏線圈探頭以及碳膜電阻若干

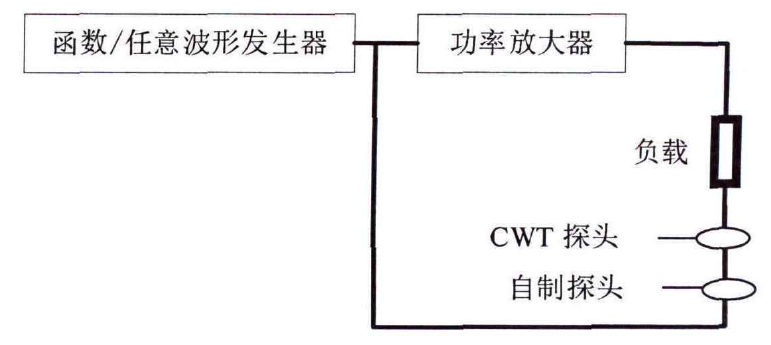

    微分方程實驗示意圖

    .png

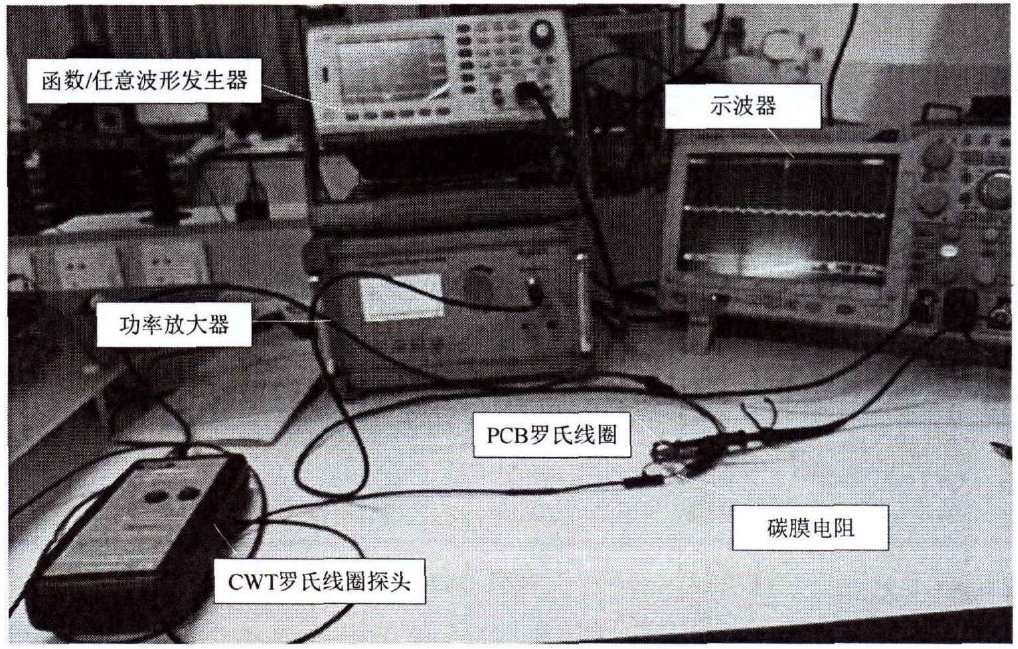

    微分方程試驗現場圖

    信號發生器的參數設置為2 Vpp,使用功率放大器放大,手動觸發不同頻率的5個周期信號,即正弦波(2.5MHz、1MHz、500kHz、250kHz)、三角波(400 kHz、200kHz),測量結果如圖所示。當被測信號為不同頻率的正弦波時,PCB羅氏線圈的輸出Veoi均為滯后于參考波形90°的余弦波;而當被測信號為不同頻率的三角波時PCB羅氏線圈的輸出Vooi為方波,PCB羅氏線圈的微分工作方式得到驗證。另外可以觀察到,隨著頻率的減小,自制PCB羅氏線圈的輸出波形中干擾和噪聲也比較明顯。

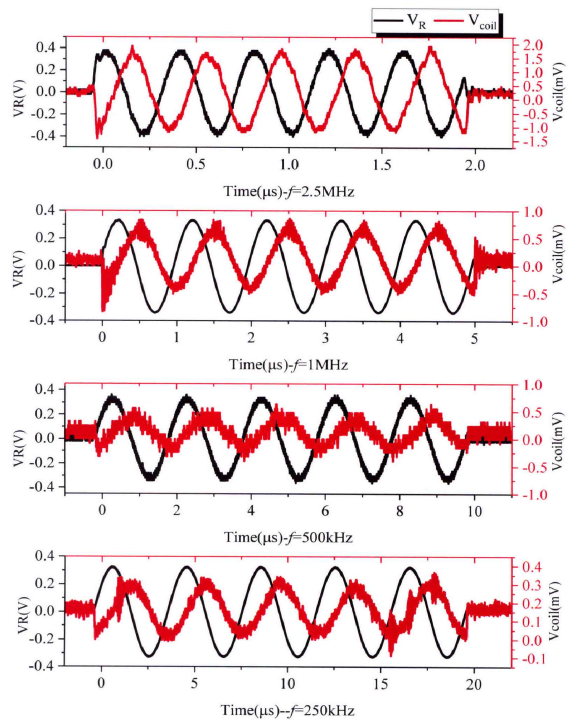

    不同頻率正弦波下測量結果對比

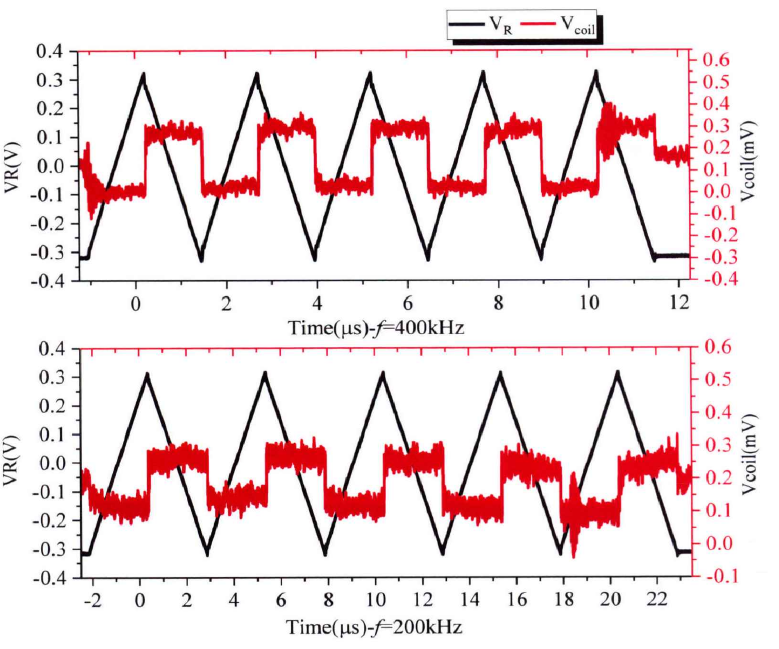

    不同頻率三角波下測量結果對比

    PCB羅氏線圈微分工作方式驗證


    本文實驗素材由西安安泰電子整理發布,如果您有實驗相關方面的問題,歡迎點擊www.dzbanwu.cn了解更多。西安安泰電子是一個主營功率放大器功率信號源、ATS高精度電壓源、電流源等電子儀器的高新企業。
