微小信號放大器在真假血液分類鑒別中的應用
實驗名稱：微小信號放大器在OPO脈沖激光激發光聲光譜的真假血液分類鑒別中的應用
實驗目的：為了實現快速準確并可回收再利用地鑒別真血和假血，采用光聲光譜技術構建了一套血液光聲檢測系統并獲取血樣的光聲信號。
實驗設備：動物血，紅墨汁，脈沖激光器，反射鏡，超聲探測器，ATA-5620前置微小信號放大器，數字示波器等。
實驗過程：
（1）材料的準備；

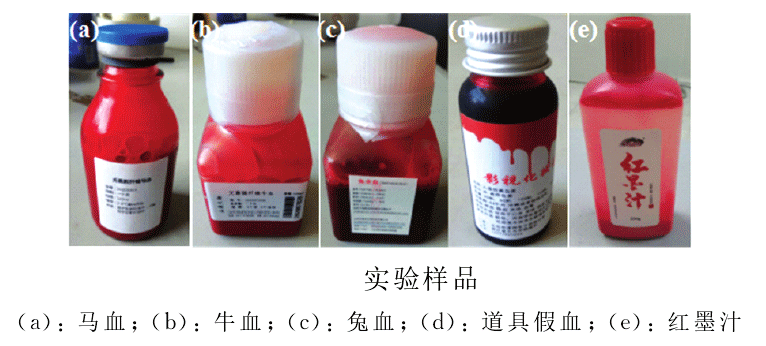

采用5種不同的血樣，即:三種動物真血(馬血、牛血和兔血)和兩種假血(道具假血和紅墨汁)來作為實驗真血和假血樣品，如圖所示。
（2）實驗裝置的搭建：

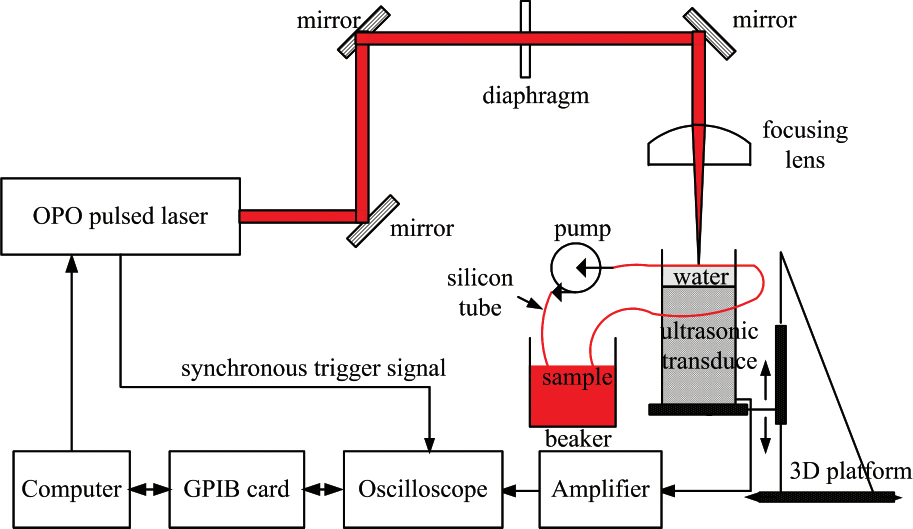

構建了一套血液光聲檢測系統，如圖所示。系統中采用脈沖激光器作為光源，經過反射鏡、光闌和聚焦透鏡后將聚焦光斑落入到透明硅膠軟管中的血液樣品中，激發產生的光聲信號，由中心響應超聲探測器捕獲轉換為模擬電壓信號后，先經過微小信號放大器(ATA-5620）進行60dB增益的信號放大，再由低通濾波器去除高頻噪聲信號干擾，然后由帶寬為500 MHz的雙蹤數字示波器進行采集并轉換為數字信號，通過接口卡將數據傳輸至計算機保存和分析處理。
實驗裝置圖
實驗結果：

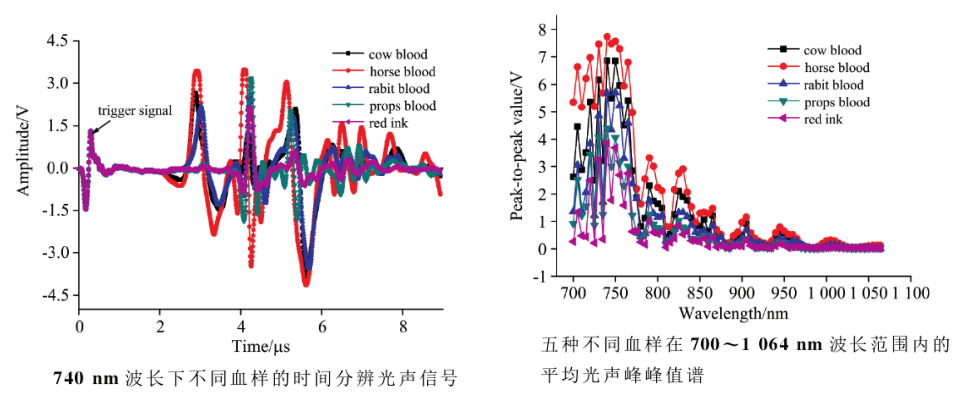

對所有組真假血液樣品進行了光聲檢測，檢測結果如下：
實驗結果表明光聲光譜技術聯合PCA WNN-GA算法在真假血液的分類鑒別方面有較好的應用價值。實驗中所用到的微小信號放大器ATA-5620，帶寬可達（-3dB）1kHz~100MHz， 最大輸出電壓2Vp-p ，電壓增益60dB 。
