功率放大器在超聲諧振譜技術定征壓電材料參數中的應用
超聲諧振譜(RUS)技術是20世紀60年代引入材料科學的一種測量技術，它將超聲測量技術和頻譜分析技術相結合，形成一種操作簡便，測量成本低，精度高的一種新技術。RUS 技術已被成功應用于石英、金屬間化合物、高溫超導體、金屬復合材料、準晶體等材料彈性系數的定征。
壓電材料是可實現電能與機械能相互轉換的功能型材料，廣泛應用于聲學、電學、光電工程等領域。如工業超聲檢測和醫療超聲設備中的超聲換能器及水聲工程中廣泛采用的水聲換能器的核心材料均為壓電材料。壓電材料其彈性常數、壓電常數、介電常數和機電耦合系數等材料參數需要超聲諧振譜測試來確定。

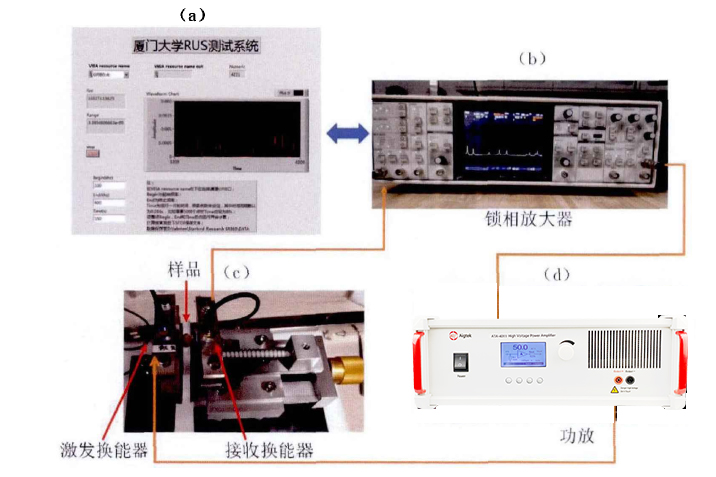

如圖所示，壓電材料超聲諧振譜測試系統由功率放大器、電腦、測試夾具以及寬帶超聲探頭等組成，鎖相放大器通過通用接口總線(GPIB)與電腦相連，電腦端控制軟件由作者自行設計，使用LabVIEW編寫，該軟件可設置測量的起止頻率和測量時間，實現測量數據的實時傳輸與保存，測量時，將待測樣品對角兩點夾在測試夾具上的激發換能器和接收換能器之間，鎖相放大器產生一掃頻信號，該掃頻信號經功率放大器放大之后作為激發換能器的激勵信號，激發換能器激勵樣品產生振動，振動信號輸入到鎖相放大器進行處理即可得到樣品的超聲諧振譜。
超聲諧振譜測試系統

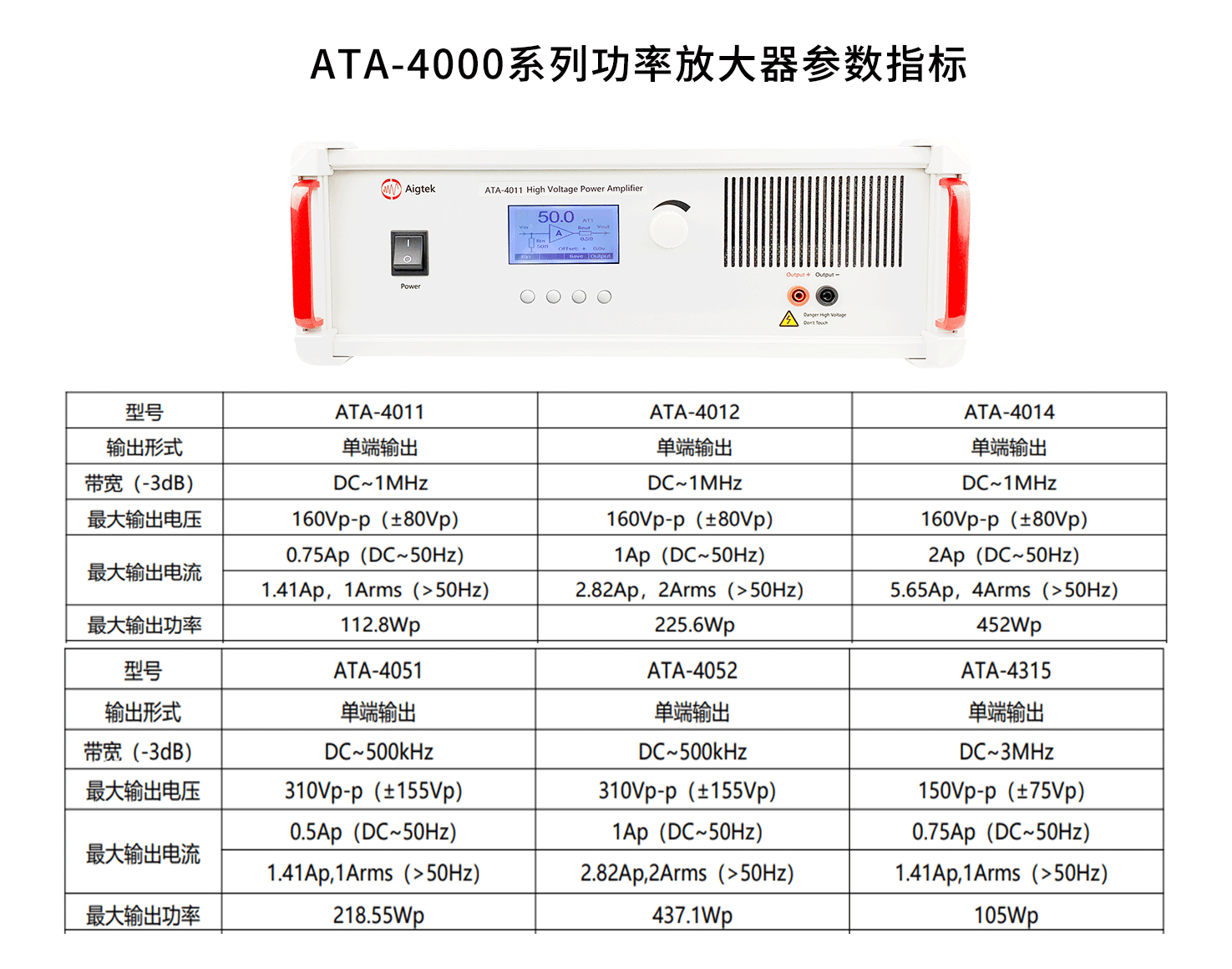

Aigtek功率放大器在超聲諧振譜測試系統中有著重要的應用，還被廣泛應用在壓電陶瓷，微粒分選，換能器驅動，噴墨打印等多個領域。ATA-4000系列功率放大器最大輸出功率452Wp ，最大輸出電壓310Vp-p（±155Vp） ，最大輸出電流4Arms ，帶寬高達DC~3MHz。
通過以上的介紹，相信您對高功率放大器超聲諧振譜技術定征壓電材料參數有了清晰的了解，如想了解更多有關高壓放大器驅動應用，請持續關注安泰電子官網www.dzbanwu.cn或撥打029-88865020。Aigtek是國內專業從事測量儀器研發、生產和銷售的高科技企業，一直專注于功率放大器、高壓放大器、功率信號源、功率放大模塊、計量校準源等測試儀器產品的研發與制造。
