Aigtek功率放大器在超聲測試中激勵大電流負載

作者：Aigtek 閱讀數：0 發布時間：2019-03-13 00:00:00

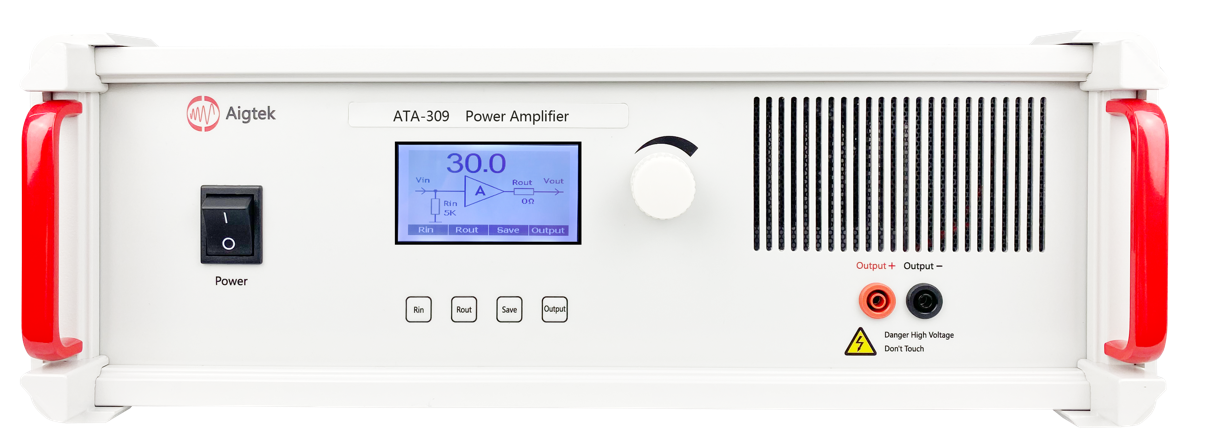

電磁超聲是無損檢測領域出現的新技術，該技術利用電磁耦合方法激勵和接收超聲波。Aigtek功率放大器ATA-309是一款低成本、高壓大電流輸出的功率放大器，適合于驅動多種負載。主要應用于驅動工業控制設備：電機、閥門；激勵器、螺線管線圈等大電流大功率負載。

在傳統的超聲測試實驗中，由信號源產生的激勵信號，不一定具備一定的功率，不能直接驅動激勵換能器線圈產生超聲導波，這就需要一款功率放大器對信號源產生的信號進行功率放大，以便在管道中激勵超聲導波。ATA-309功率放大器可以輸出峰值電流18A，雙極性工作電壓DC-90Vpp（±45V），輸出電壓擺幅大。可以提供810W的大功率。

ATA-309功率放大器在過壓情況下和電流過載時內部保護，能夠輸出足夠的電流和電壓值，頻率響應好，增益數控可調，一鍵保存常用設置，為您提供了方便簡潔的操作選擇，可與主流的信號發生器配套使用，實現信號的完美放大。

一般實驗測試過程中，通過信號源把信號輸入到功放里，通過調節放大倍數來控制需要輸出的電壓，達到驅動負載的目的，通過示波器來觀測輸出的電壓以及波形。電磁超聲檢測裝置主要由高頻線圈、外加磁場、試件本身三部分組成，電磁超聲基本結構值得一提的是，產生電磁超聲的有兩種效應，洛倫茲力效應和磁致伸縮效應。
