應用案例

實驗名稱：

功率放大器在檸檬桉油驅蚊液微孔壓電超聲霧化效果研究的應用

實驗?zāi)康模?/span>

針對檸檬桉油驅蚊液常用的手動壓力霧化方式存在霧滴粒徑大、不能連續自動噴霧等問題，提出采用微孔壓電超聲霧化方式將驅蚊液霧化成微米級霧滴，使其能在空氣中長時間漂浮，以期更好的發揮檸檬桉油的驅蚊效果。

實驗設備：

檸檬桉油驅蚊液、激光粒度分析儀、微孔壓電超聲霧化器、試驗升降臺、信號發生器、ATA-4014高壓功率放大器、示波器、電子天平

實驗過程：

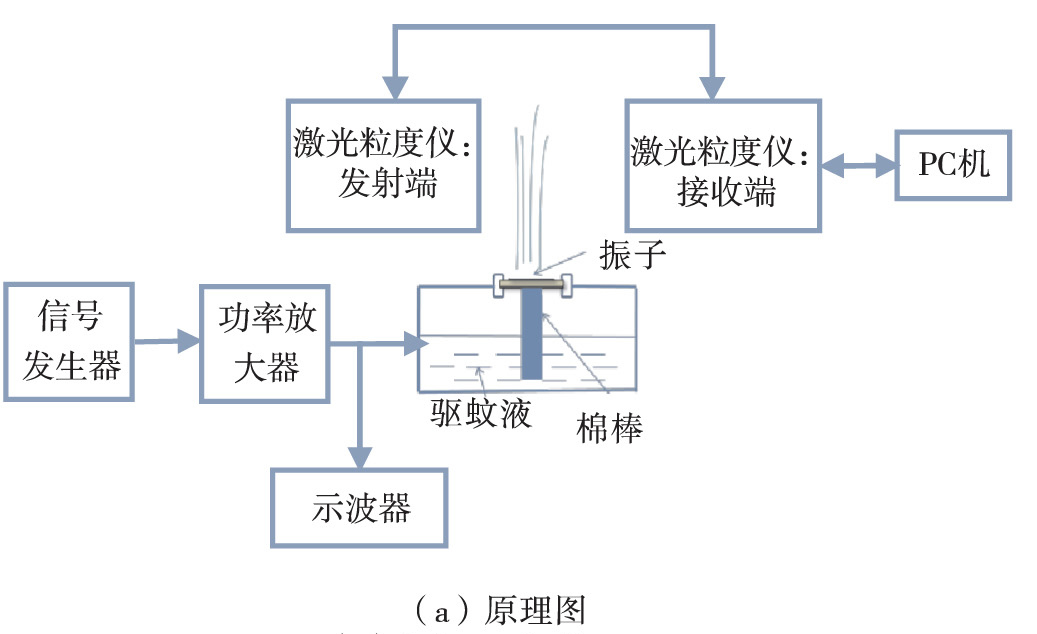

信號發生器產生的電信號經功率放大器放大后，激勵霧化振子產生超聲振動，振動使微孔壓電霧化片發生形變，使得與微孔接觸的液體在慣性、表面張力和流體動力作用下從微孔板擠出。通過調節信號發生器的輸出信號頻率改變驅動電壓頻率，調節信號發生器的輸出信號幅值和功率放大器的放大倍數均可改變驅動電壓幅值。



實驗結果：

1.霧化片孔徑對霧化效果的影響

在霧化器驅動電壓和額定工作頻率不變的情況下下，霧化量隨著霧化片孔徑的增大而線性增大。

2.驅動電壓對霧化效果的影響

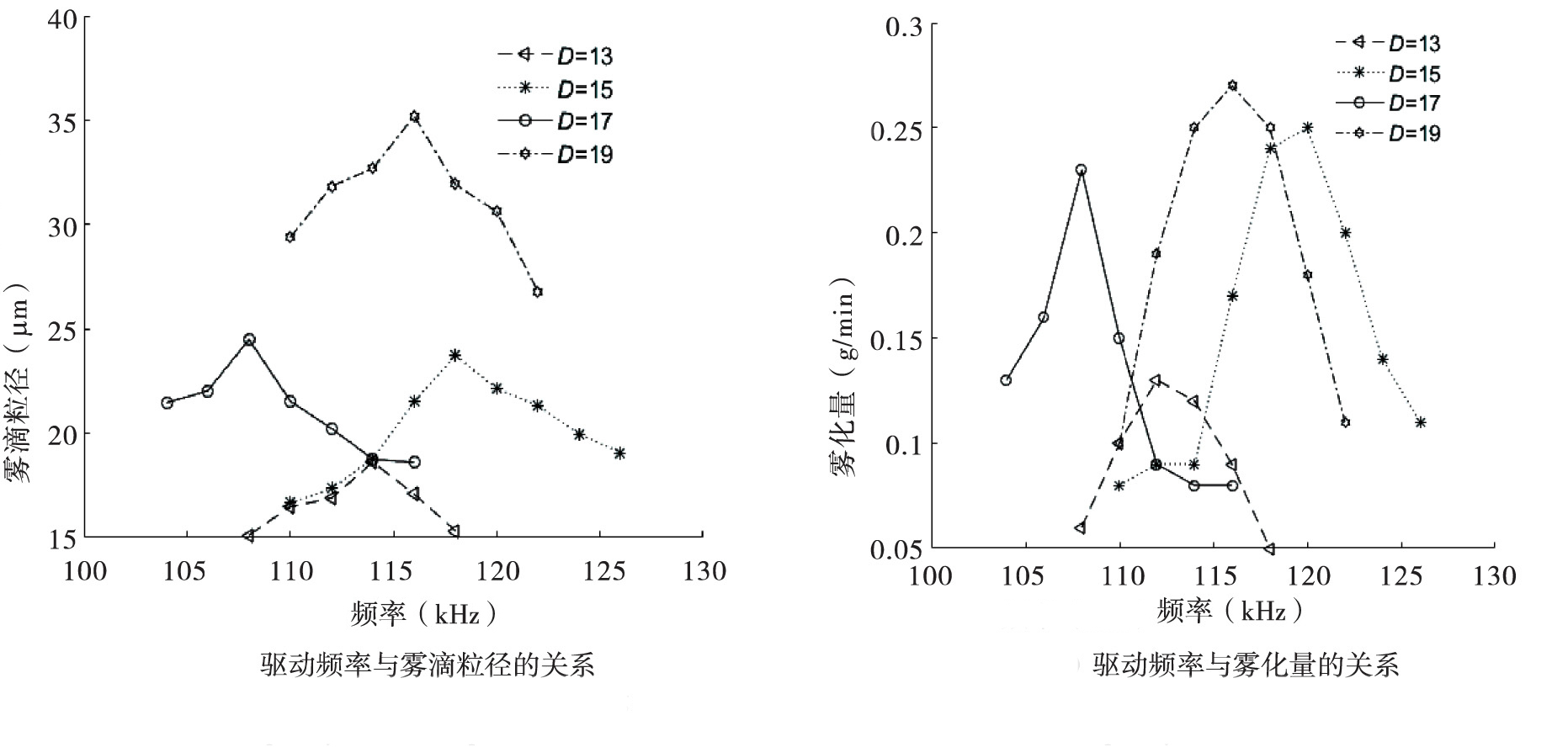

3.驅動頻率對霧化效果的影響

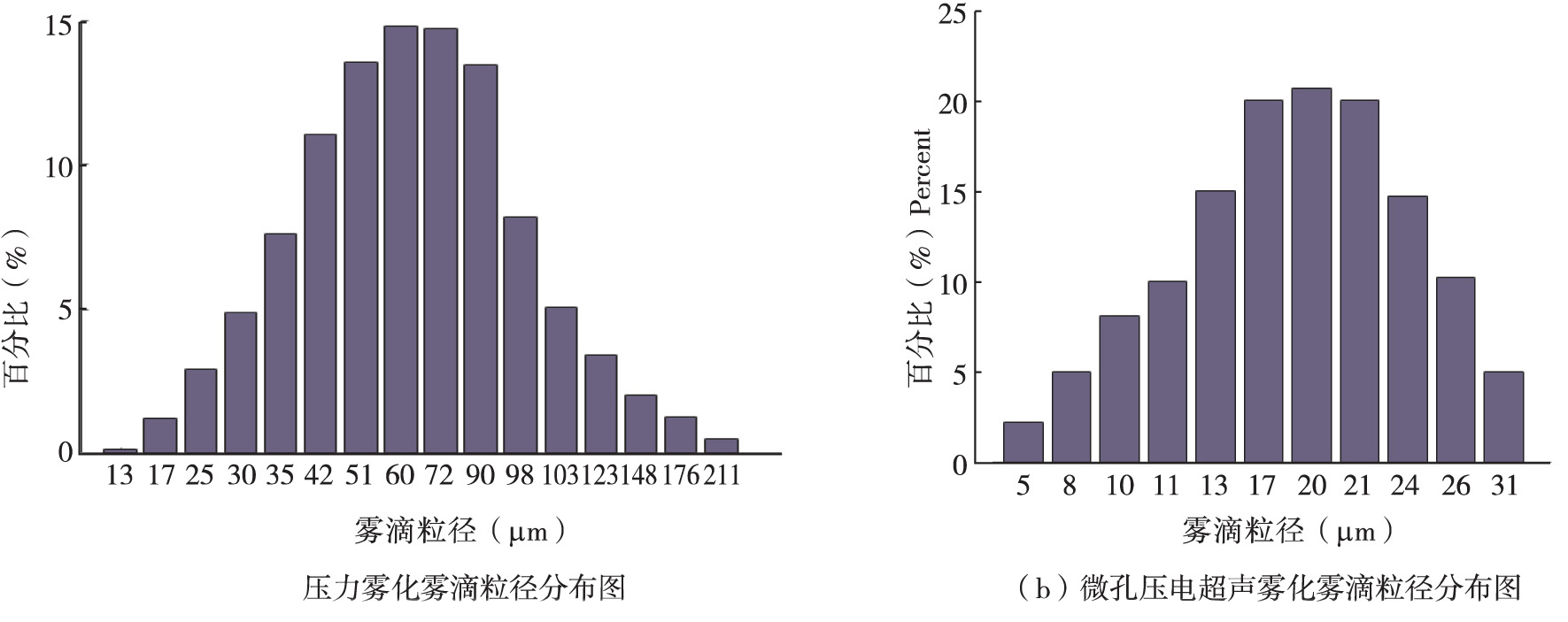

4.壓力霧化與微孔壓電超聲霧化效果對比

實驗結論：

試驗結果表明，在相同的驅動電壓、頻率條件下，霧滴粒徑、霧化量隨霧化片微孔直徑的增大而線性增大;當霧化片孔徑相同時，改變驅動電壓或頻率，霧滴粒徑和霧化量均會隨著驅動電壓或頻率的增大呈現先增大后減小的趨勢，即存在峰值。當孔徑為13 um，驅動頻率為108 kHz，驅動電壓為90 V時，霧滴粒徑為15.13 um，僅為手動霧化時的27.95%，霧化量為0.06 g/min，可連續自動噴霧。研究結果可為檸檬桉油驅蚊液微孔壓電超聲霧化器設計提供參考。
