隨著壓電陶瓷微位移技術的發展，各種專用于壓電陶瓷微位移機構的驅動的功率放大器驅動電路應運而生。目前壓電陶瓷驅動根據不同原理可分為電荷控制型和電壓控制型兩大類。電壓控制型驅動電路主要有兩種形式：一種是基于直流變換器原理的開關型驅動電路，工作原理與開關電源非常類似，開關式驅動電路的功率損耗小，效率高，體積小。另一種是直流放大式電路。

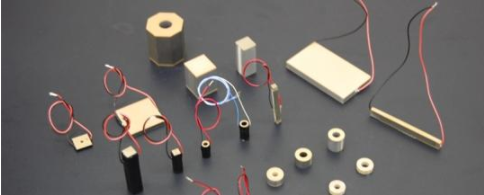

多種壓電陶瓷

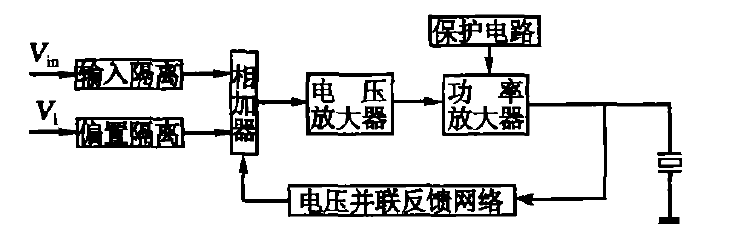

壓電陶瓷驅動電路，電路采用了電壓放大器與功率放大器相結合的結構，原理框圖如圖所示。圖中，Vn為低壓信號輸入；V1為偏置輸入，其功能是為高壓放大器建立正常的工作點。電壓放大器實現輸入的低壓信號不失真放大；而功率放大器則實現對高壓信號的跟隨功能，提高電路的負載能力。該驅動電路的輸出內阻很小，非常適合驅動類似于壓電陶瓷的容性負載。



壓電陶瓷驅動電路

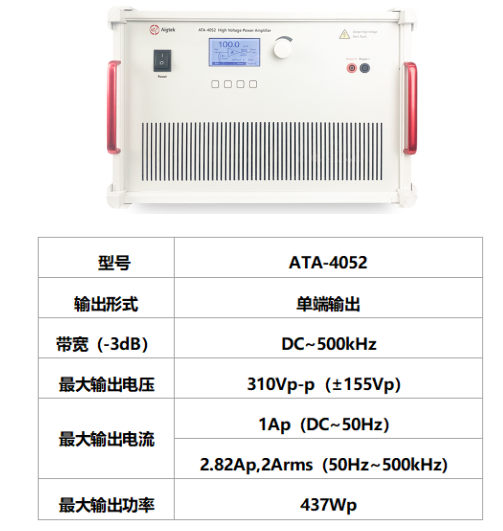

AigtekATA-4052功率放大器在壓電陶瓷驅動及驅動電路設計中有著非常廣泛的應用，如在微細電火花宏微伺服進給系統的應用、超聲霧化等實驗領域的應用。ATA-4052是一款理想的可放大交、直流信號的單通道高壓功率放大器。最大輸出310Vp-p(±155Vp)電壓，437.1Wp功率，可以驅動高壓功率型負載。滿足不同實驗不同壓電陶瓷驅動的指標需求，為壓電陶瓷驅動領域提供了支持。

通過以上對于壓電陶瓷驅動電路及功率放大器在其中的應用，相信您對于這些有了深刻的了解，如果您想更多了解關于功率放大器及驅動負載的更多問題，歡迎點擊安泰電子官網www.dzbanwu.cn。西安安泰電子是專業從事功率放大器、高壓放大器、功率信號源、前置微小信號放大器、高精度電壓源、高精度電流源等電子測量儀器研發生產及銷售的高科技企業。
