應用案例

為了研究鋼板表面與背部缺陷多頻平衡電磁檢測相關問題，驗證多頻平衡電磁方法對管道內外缺陷的檢測效果，研究功率放大器在弱信號中的應用，特進行以下實驗驗證。

實驗名稱:鋼板表面與背部缺陷多頻平衡電磁檢測

研究方向：自動化及檢測技術

實驗內容:根據電磁平衡技術的電磁場傳播特點，分析了鋼板內外缺陷的檢測原理。采用有限元方法，研究了激勵頻率對內外缺陷響應信號的影響，優化得到20 Hz和400 Hz的最佳頻率組合，并對預制內外缺陷和裂紋的鋼板進行了實驗驗證。

測試目的：根據趨膚效應公式可知，電磁場的穿透深度與被測鋼板的電/磁導率與激勵頻率成反比。當激勵頻率較低時，電磁回路受趨膚效應影響較小，鋼板內磁場分布均勻，利于檢測鋼板的外表面缺陷，但信號易受周圍電磁噪聲干擾;當激勵頻率較高時，磁場受趨膚效應限制，被束縛在鋼板表面，鋼板趨膚層達到局部磁飽和，這可增強鋼板內表面缺陷檢測的靈敏度，但無法有效檢測鋼板外表面缺陷。多頻平衡電磁技術同時兼顧了高/低頻激勵的優點，可同時提高外表面缺陷的檢測能力與內表面缺陷檢測的靈敏度。

測試設備: Aigtek功率放大器、函數發生器、多功能濾波器、高精度示波器、待測管道

放大器型號: Aigtek Corporation ATA-3080功率放大器

實驗過程:

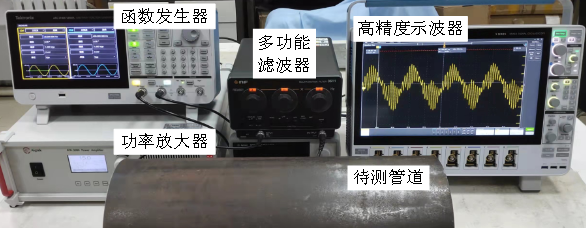

實驗平臺

試件電磁屬性測試曲線

檢測探頭

實驗中，函數發生器(Tektronix Corporation AFG31000)產生幅值1 V的正弦信號，電壓信號通過恒壓功率放大器(Aigtek Corporation ATA-3080)進行功率放大后，接入探頭的激勵線圈進行激勵電流加載;探頭檢測線圈的感應信號通過多功能濾波器(NF Corporation 3611)進行信號處理與調節，再接入高精度示波器(Tektronix Corporation MSO508)根據需要進行相應的處理。該示波器可實現檢測信號特征量的提取和分析，并可進行實時波形顯示與數據存儲。

測試結果:

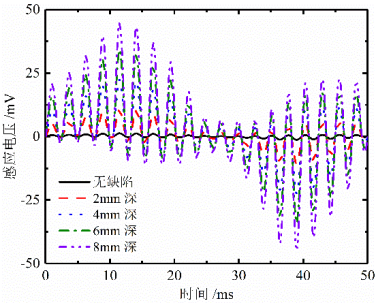

內缺陷測試結果

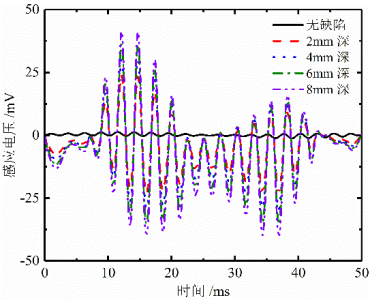

外缺陷測試結果

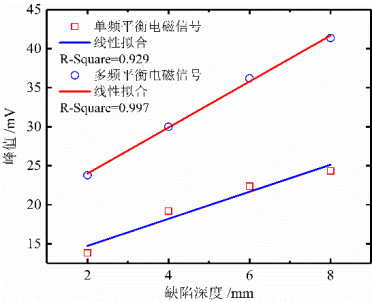

外缺陷單頻-多頻平衡電磁測試對比

管道內外表面缺陷加工示意圖

圖中，內外缺陷深度變化與電壓信號具有很好的一致性，這有效地驗證多頻平衡電磁方法對管道內外缺陷的檢測能力。此外，當管道無缺陷時，感應電壓信號不為零，在零電壓附近波動，這一方面可能是因?yàn)楣艿纼?nèi)表面并不光滑，導致左右磁腳距離管道表面距離不等;引起的感應電流并非完全對稱分布;另一方面可能是因?yàn)楣艿兰庸み^程存在殘余應力以及上一次檢測完畢后未對管道采取退磁措施，導致管道內部的磁場非均勻分布，但電壓信號總體趨勢與理論分析相吻合。此外，對比檢測結果可以發現：采用多頻平衡電磁方法可顯著增強管道內表面缺陷的檢測深度(達到8 mm)，這是因?yàn)槎囝l激勵信號中的低頻成分可有效提高交變磁場在管壁內的滲透深度，進而提高內表面缺陷的檢測深度。
