電壓放大器如何測試線性穩壓器
有不少的電子工程師咨詢電壓放大器如何測試線性穩壓器，那么這種要怎么做呢，下面讓安泰電子來為大家介紹。
一、什么是低壓差線性穩壓器？
低壓差線性穩壓器是集成電路穩壓器，經常用來電流主通道控制，芯片上集成導通電阻的mosfet，肖特基二極管、取樣電阻和分壓電阻等硬件電路，而且有過流保護和過溫保護等功能，能夠廣泛應用在工業和消費類電子等二次電源設計。
LDO滿載（重載）情況下的電源電壓抑制比PSRR（也被稱作為電源紋波抑制）能夠反映出LDO對各種干擾信號的抑制能力，它們對于二次電源的外部旁路、補償電路設計調試具有重要參考意義，所以很有測試的必要。
二、電壓放大器如何測試線性穩壓器
圖：引入波形功率放大器的PSRR測試方法及結果
在測試電路中引入波形功率放大器能夠有效解決網絡分析儀輸出阻抗的問題，輸出阻抗幾乎為0，LDO可以驅動至滿載。這種測試電路所使用的波形功率放大器必須具有直流偏置功能，才能達到驅動LDO所需的偏置電壓（例如3.3V）。通過調整網絡分析儀輸出源的幅度，可以改變波形功率放大器輸出的交流成分（紋波模擬，如峰峰值200mV），完成滿載下的PSRR測試。請注意，此測試方法需要對網絡分析儀進行預校準，并保存校準曲線以供測試。校準連接如下圖所示。實驗結果顯示了不同驅動電流下PSRR測試結果的差異。
三、電壓放大器還能怎么測試線性穩壓器
同理，波形功率放大器還可以對低壓差線性穩壓器進行其他項目的測試，比如線路瞬間電脈沖測試。測試中需要通過任意波形發生器AWG定義LDO的瞬態突變脈沖，包括脈沖寬度、上升沿和下降沿，但由于AWG的輸出阻抗特性，無法直接驅動LDO。所以需要用波形功率放大器來進行阻抗匹配，驅動LDO，從而可以用示波器測量輸出端LDO線路瞬時轉換的過沖、穩定時間等參數。

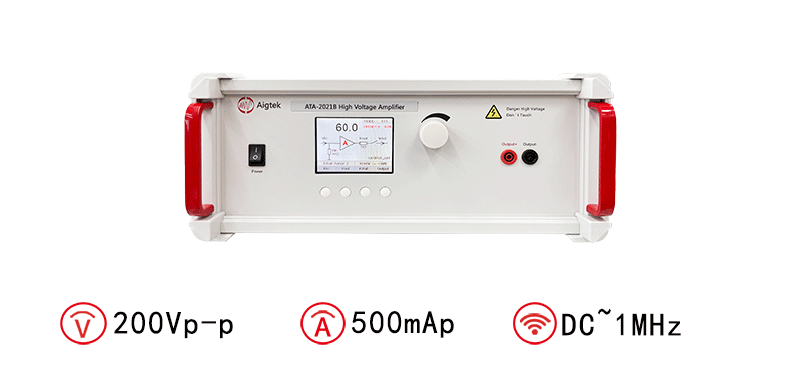

安泰功率放大器推薦：ATA-2021B高壓放大器
圖：功率放大器ATA-2021B指標參數
以上就是電壓放大器如何測試線性穩壓器的內容，如果對于電壓放大器、功率放大器還有什么想了解的，歡迎隨時咨詢安泰電子。西安安泰電子是專業從事功率放大器、高壓放大器、功率信號源、前置微小信號放大器、高精度電壓源、高精度電流源等電子測量儀器研發生產及銷售的高科技企業。公司致力于功率放大器、功率信號源、計量校準源等產品為核心的相關行業測試解決方案的研究，為用戶提供具有競爭力的測試方案，Aigtek已經成為在業界擁有廣泛產品線，且具有相當規模的儀器設備供應商，樣機都支持免費試用。如想了解更多功率放大器等產品，請持續關注安泰電子官網www.dzbanwu.cn或撥打029-88865020。
